一、工程概況

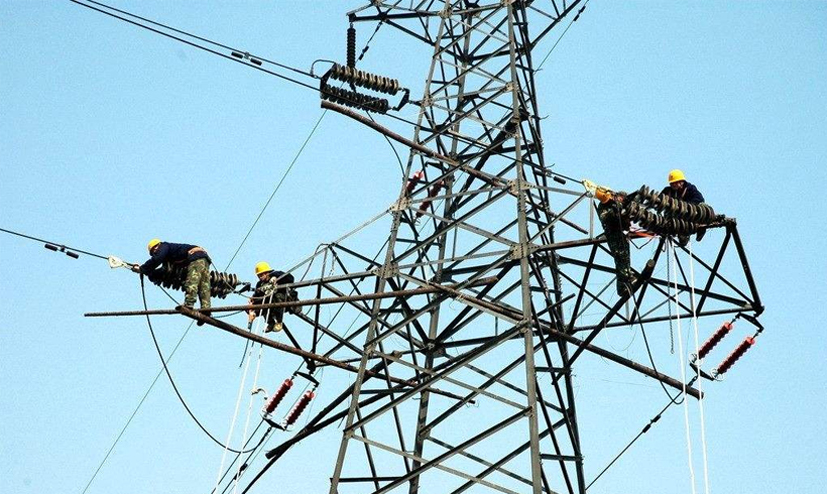

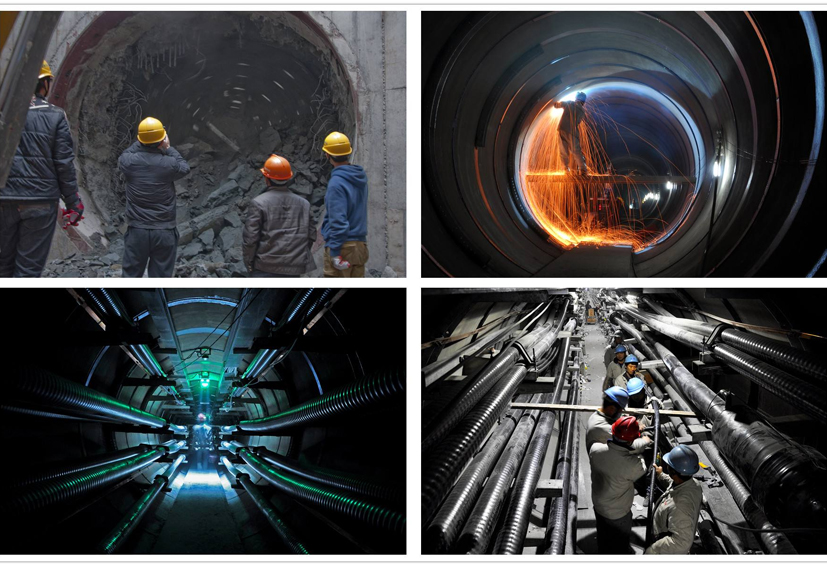

本方案主要用于電力電纜隧道的覆蓋。城市建設的腳步越走越快，電網建設也要穩步進行，可謂達到了“城市建到哪里，電線桿就架到哪里。”但架在半空中越來越多的電線已完全不能滿足百姓的視覺需求，為此，供電公司現每年正以百公里的速度將電纜入地，目的就是為了減少空中架線，保證城市上空更加清潔。由于隧道截面只有2米乘2米左右、隧道埋地深、隧道內拐彎處較多，公網手機在隧道內沒有信號，對講機在隧道內亦只能在直線部分實現短距離通信，這給隧道的施工、線纜的布放及以后是日常維護、檢修造成極大的不便。
二、無線對講系統概述
信息技術在人們生產、生活中的作用日益突出，作為信息交流的一種重要方式，無線通信在世界范圍內正發揮著日益重要的作用，而且其應用日益廣泛。用戶要求能夠隨時隨地和他人進行無線通信。這就產生了一項新的需求---無線對講信號覆蓋系統。無線對講信號覆蓋系統作為有關職能部門日常運營調度及安全保障的無線移動通信平臺，其最主要的需求就是系統要能解決大型建筑物、不利地形等所造成的信號盲區，通過該系統使無線電信號在相關區域內得到有效覆蓋，極大的增加通信距離，克服各種不利的地形影響，實現在相關區域內的工作協調和指揮調度。
三、泄漏電纜介紹
泄漏電纜是集信號傳輸、發射與接收等功能于一體，同時具有同軸電纜和天線的雙重作用，特別適用于覆蓋公路、鐵路隧道、城市地鐵、專用電纜隧道等無線信號傳播受限的區域。泄漏電纜結構與普通的同軸電纜基本一致，由內導體、絕緣介質和開有周期性槽孔的外導體三部分組成。電磁波在泄漏電纜中縱向傳輸?shù)耐瑫r(shí)通過槽孔向外界輻射電磁波；外界的電磁場也可通過槽孔感應到泄漏電纜內部并傳送到接收端。在山區隧道和地鐵、礦井等場合進行通信，無線電波要受到阻礙，尤其是短波和超短波受到的傳輸衰減更大。測試表明，一臺在中等開闊地能通上5千米的無線電臺，放到井下或坑道里只能通幾十到幾百米，增大無線電臺的發射功率固然可以增大通信距離，但通信效果并不明顯。有專家作過試驗，即使將無線電臺的發射功率加大100倍，它的傳播距離也不過只能增加1/5罷了，這就像用一個很大功率的燈泡在隧道內也不能照亮很遠。何況，在礦井下是不允許隨意增大發射功率的，不然容易影響井內工作人員身體健康或者引發其它事故。泄漏電纜通信是以電纜作無線電臺的天線，用它進行通信，可在一定范圍內產生均勻的信號場強（就像用一條LED燈帶來照明隧道，在隧道內的光線可能很均衡），而不受周圍環境的影響，通信可靠性高，也不存在通信盲區，接收電平穩定，不容易受到外來信號干擾。
四、工程方案
根據業主提供的資料和要求，結合北峰電訊多年的無線對講系統設計建設經驗，可以采用泄漏電纜對隧道進行覆蓋，保證中繼信號在隧道內均勻的分布，同時采用玻璃鋼高增益全向天線覆蓋地面，從而使隧道地面及隧道內無線通訊暢通、語音清晰可靠，方便隧道的施工、線纜的布放及以后是日常維護、檢修時的通信、調度工作。通過外部網絡資源或者無線互聯，可以使多個隧道、公司的對講系統聯成一體，實現遠距離指揮、調度（本功能需新增設備）。
各個隧道按照隧道的實際情況進行設計，一期工程（南湖中街至乙一路）長2.05公里，可以在隧道的以南湖中街為起點的0.7公里、1.4公里處各架設一套由BF-2000中繼臺和IF2000 IP鏈路器組成的IP互聯中繼站，各中繼站采用光纖收發器和光纜聯接；0.7公里處的中繼信號經功分器分成兩路，一路采用玻璃鋼天線覆蓋地面區域，另一路采用泄漏電纜沿隧道布放，覆蓋0-0.7公里處的隧道；1.4公里處的中繼信號經功分器分成兩路，采用泄漏電纜沿隧道布放，0.7-2.1公里處的隧道；在泄漏電纜的末端各加一個吸頂天線或者假負載。系統由BF-2000中繼臺、IF2000 IP鏈路器、功分器、泄漏電纜、吸頂天線（假負載）、光纖收發器、光纜組成。
